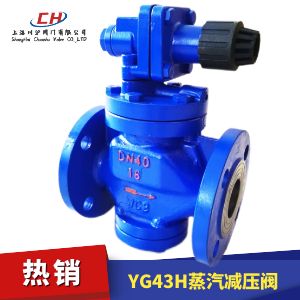

YG43H型蒸汽減壓閥屬于先導活塞式減壓閥。由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、缸套、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節調節彈簧壓力設定出口壓力、利用膜片傳感出口壓力變化，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。
特點
1、提高了對出口壓力變化的傳感效能，提高了靈敏度，大大降低了因上游壓力變化，流量變化等因素引起的壓力偏差。
2、改善了流線分布，降低了噪聲。?
3、改進了密封面結構，延長了密封面壽命。
| 公稱壓力(Mpa) | 1.0 | 1.6 |
|---|---|---|
| 殼體試驗壓力(Mpa) | 1.5 | 2.4 |
| 密封試驗壓力(Mpa) | 1.0 | 1.6 |
| 高進口壓力(Mpa) | 1.0 | 1.6 |
| 出口壓力范圍(Mpa) | 0.04-0.6 | 0.04-1.0 |
| 壓力特性偏差(Mpa)△Pp2P | GB12246-1989 | |
| 流量特性偏差(Mpa)P2G | GB12246-1989 | |
| 小壓差(Mpa) | 0.05 | 0.07 |
| 滲漏量 | GB12245-1989 | |
| 零件名稱 | 零件材料 |
|---|---|
| 閥體閥蓋底蓋 | WCB |
| 閥座閥瓣 | 2Cr13 |
| 缸套活塞 | 鋁鐵青銅 |
| 膜片 | PH15-7Mo |
| 活塞環 | 對位聚苯 |
| 導閥座導閥瓣 | 2Cr13 |
| 主閥彈簧 | 50CrVA |
| 導調主彈簧 | 50CrVA |
| 調節彈簧 | 60Si2Mn |
| 公稱通徑 DN |
外形尺寸 | 連接尺寸 | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | H | H1 | PN1.0MPa | PN1.6MPa | |||||||||
| D | K | n-ф | d | C | D | K | n-ф | d | C | ||||
| 15 | 140 | 160 | 65 | 95 | 65 | 414 | 45 | 12 | 95 | 65 | 414 | 45 | 14 |
| 20 | 140 | 160 | 65 | 105 | 75 | 414 | 55 | 14 | 105 | 75 | 414 | 55 | 14 |
| 25 | 150 | 168 | 68 | 115 | 85 | 414 | 65 | 14 | 115 | 85 | 414 | 65 | 14 |
| 32 | 180 | 185 | 75 | 135 | 100 | 418 | 78 | 16 | 135 | 100 | 418 | 78 | 16 |
| 40 | 180 | 185 | 78 | 145 | 110 | 418 | 85 | 16 | 145 | 110 | 418 | 85 | 16 |
| 50 | 200 | 193 | 88 | 160 | 125 | 418 | 100 | 16 | 160 | 125 | 418 | 100 | 16 |
| 65 | 230 | 208 | 98 | 180 | 145 | 418 | 120 | 18 | 180 | 145 | 418 | 120 | 18 |
| 80 | 260 | 228 | 117 | 195 | 160 | 418 | 135 | 18 | 195 | 160 | 818 | 135 | 20 |
