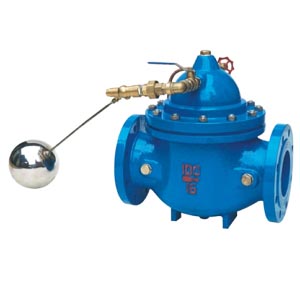

遙控浮球閥（100X），是控制水池液位的水力控制閥。利用管道上游的水壓推動閥瓣上升，開啟閥門，向水池供水；當水池液面到達所需高度時，浮球在浮力的作用下上升，從而關閉閥門，截?cái)喙艿老蛩氐呐欧?。?dāng)水池排放掉水時，浮球下落，開通上腔的流通，此時，上游的壓力又使閥瓣上升，開啟閥門，使管道繼續向水池供水。此閥，浮球動作迅速，液位控制準確度高，靈活耐用，水位不受水壓干擾且關閉緊密不漏水。

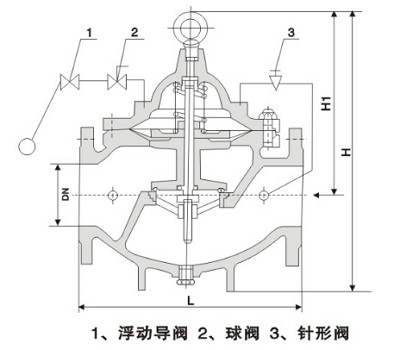

| 公稱通徑 | 尺寸 | |||||
| DN(mm) | L | A1 | A | H1 | H | F |
| 20 | 150 | 130 | 325 | 179 | 212 | 116 |
| 25 | 160 | 130 | 325 | 179 | 212 | 116 |
| 32 | 180 | 130 | 325 | 179 | 212 | 116 |
| 40 | 200 | 140 | 335 | 210 | 265 | 168 |
| 50 | 203 | 140 | 335 | 210 | 265 | 168 |
| 65 | 215 | 140 | 335 | 215 | 310 | 180 |
| 80 | 241 | 145 | 345 | 245 | 350 | 210 |
| 100 | 270 | 155 | 365 | 305 | 460 | 284 |
| 125 | 300 | 165 | 385 | 365 | 520 | 310 |
| 150 | 330 | 180 | 410 | 415 | 570 | 370 |
| 200 | 400 | 205 | 465 | 510 | 840 | 463 |
| 250 | 480 | 225 | 505 | 560 | 890 | 525 |
| 300 | 550 | 245 | 545 | 658 | 1030 | 625 |
| 350 | 622 | 275 | 595 | 696 | 1090 | 705 |
| 400 | 685 | 285 | 625 | 735 | 1150 | 778 |
| 450 | 750 | 285 | 625 | 735 | 1150 | 778 |
| 500 | 811 | 410 | 780 | 750 | 1110 | 690 |
| 600 | 935 | 456 | 888 | 850 | 1286 | 785 |
