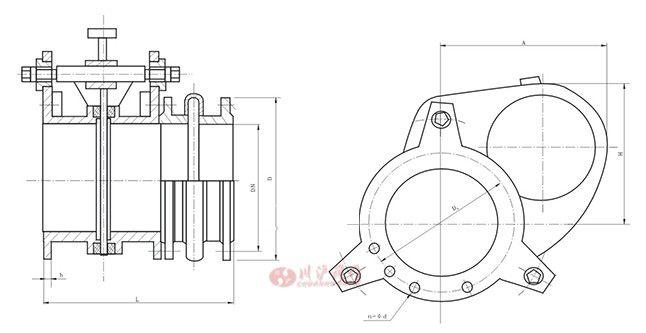

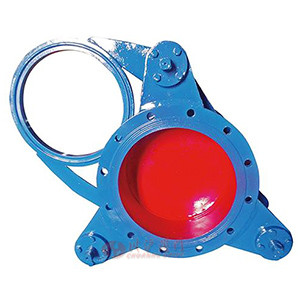

手動盲板閥由左閥體、右閥體、中閥體、連接螺桿（三根）組成。用扳手旋轉連接螺桿，使左右閥體完成夾緊和松開動作，利用閘板上盲板和通孔板的位置變換達到啟閉目的。手動盲板閥具有結構簡單，重量輕，性能可靠，操作方便等特點。本閥為短結構系列，橡膠密封圈分別安裝在左、右閥體上。
手動盲板閥廣泛應用于工礦企業、市政、環保等行業的氣體介質管理系統中，尤其適用于有害、有毒、易燃氣體的絕對切斷。亦適宜做管道終端的盲板，以縮短檢修時間或方便連接新的管路。
| 公稱壓力MPa | 0.25 | 0.15 | 0.10 | 0.05 |
| 密封試驗壓力MPa | 0.275 | 0.165 | 0.11 | 0.055 |
| 強度試驗壓力MPa | 0.40 | 0.225 | 0.15 | 0.075 |
| 適用溫度℃ | 丁腈橡膠 | 硅橡膠 | 氟橡膠 | |
| ＜120 | ＜250 | ＜300 | ||
| 適用介質 | 煤氣等有毒、有害、易燃氣體 | |||
| 采用標準 | 連接法蘭尺寸符合JB/T81-94標準，檢測方法符合GB/T13927-92標準 | |||
| 主要零部件材料 | 閥體、閘板為碳鋼；連接軸、伸縮器為碳鋼或不銹鋼；密封圈為橡膠 | |||
| DN | D | D1 | b | n-φd | 短系列 L |
| 100 | 210 | 170 | 12 | 4-φ18 | 210 |
| 150 | 265 | 225 | 14 | 8-φ18 | 210 |
| 200 | 320 | 280 | 14 | 8-φ18 | 230 |
| 250 | 375 | 335 | 14 | 12-φ18 | 250 |
| 300 | 440 | 395 | 16 | 12-φ22 | 270 |
| 350 | 490 | 445 | 16 | 12-φ22 | 290 |
| 400 | 540 | 495 | 16 | 16-φ22 | 310 |
| 450 | 595 | 550 | 20 | 16-φ22 | 330 |
| 500 | 645 | 600 | 20 | 20-φ22 | 350 |
| 600 | 755 | 705 | 20 | 20-φ26 | 370 |
| 700 | 860 | 810 | 20 | 24-φ26 | 390 |
| 800 | 975 | 920 | 22 | 24-φ30 | 410 |
| 900 | 1075 | 1020 | 22 | 24-φ30 | 430 |
| 1000 | 1175 | 1120 | 22 | 28-φ30 | 450 |
| 1200 | 1375 | 1320 | 22 | 32-φ30 | 470 |
| 1400 | 1575 | 1520 | 26 | 36-φ30 | 490 |
| 1500 | 1675 | 1620 | 26 | 36-φ30 | 510 |
| 1600 | 1790 | 1730 | 26 | 40-φ30 | 530 |
| 1800 | 1990 | 1930 | 26 | 44-φ30 | 550 |
| 2000 | 2190 | 2130 | 26 | 48-φ30 | 570 |
