傘齒輪刀閘閥閥門特點：
1、刀閘閥是由狹窄的閥體和滑動閘板構成。
2、閘板有鋒利的刀口，能夠?qū)⒘黧w介質中的固體顆粒排開或切割。
3、閘板表面拋光處理加強了閘板穿透力，有效保護了填料和閥座的使用壽命。
4、閥體底部配置了閘板壓緊裝置，能夠安全第將閘板支撐壓緊在閥座上，確保關閉緊密有效。
5、產品廣泛用于造紙、水處理、電力、化工、鋼鐵、采礦等行業。
傘齒輪刀閘閥應用領域：火力發電廠、鋼鐵、石油、化工、造紙、生物工程、等行業。適用于鍋爐蒸氣、石灰漿液、含顆粒海水輸送、高硬度顆粒、含軟顆粒又帶腐蝕性介質、粉末、煙氣脫硫、排灰、排渣、給水處理。依用途更換材料,可用于不同溫度和介質中。
| PZ573H傘齒輪刀閘閥 | ||||
| 公稱壓力 | 0.6MPa、1.0MPa、1.6MPa、150Lb | |||
| 公稱通徑 | DN50~1200mm? NPS? 2"~40' | |||
| 適用溫度 | -38~+900℃(具體溫度范圍視密封副材質和介質性質而定) | |||
| 連接法蘭 | ANSI?? B16.5、GB/T9113、JB/T79、HG、SH、JIS、DIN、NF、BS | |||
| 主體材料 | WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3、CF3M | |||
| 密封型式 | 硬密封、軟密封 | |||
| 泄漏量 | ??? 硬密封 | D級(液體0.1XDNmm'/s) | 軟密封 | ??? A級(零泄漏) |
| 配套附件 | 安裝法蘭 | |||

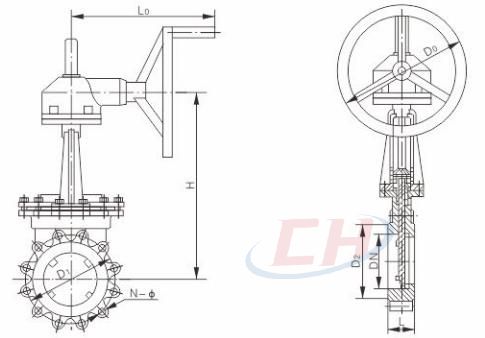

| MPa | DN | L | D | D1 | D2 | N-M | DO | Weight (Kg) | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 系到1 | 系列2 | |||||||||
| 50 | 50 | 48 | 160 | 125 | 100 | 4-M16 | 180 | 8 | ||
| 65 | 50 | 48 | 180 | 145 | 120 | 4-M16 | 180 | 10 | ||
| 80 | 50 | 51 | 195 | 160 | 135 | 4-M16 | 220 | 12 | ||
| 100 | 50 | 51 | 215 | 180 | 155 | 8-M16 | 220 | 14 | ||
| 125 | 50 | 57 | 245 | 210 | 185 | 8-M16 | 230 | 22 | ||
| 150 | 60 | 57 | 280 | 240 | 210 | 8-M20 | 280 | 29 | ||
| 200 | 60 | 70 | 335 | 295 | 265 | 8-M20 | 360 | 38 | ||
| 250 | 70 | 70 | 390 | 350 | 320 | 12-M20 | 360 | 66 | ||
| 300 | 80 | 76 | 440 | 400 | 368 | 12-M20 | 400 | 100 | ||
| 1.0MPa | 350 | 90 | 76 | 500 | 460 | 428 | 16-M20 | 400 | 119 | |
| 400 | 100 | 89 | 565 | 515 | 482 | 16-M22 | 400 | 195 | ||
| 450 | 120 | 89 | 615 | 565 | 532 | 20-M22 | 530 | 285 | ||
| 500 | 130 | 114 | 670 | 620 | 585 | 20-M22 | 530 | 389 | ||
| 600 | 130 | 114 | 780 | 725 | 685 | 20-M27 | 600 | 529 | ||
| 700 | 154 | 117 | 895 | 840 | 800 | 24-M27 | 600 | 790 | ||
| 800 | 160 | 130 | 1010 | 950 | 898 | 24-M30 | 680 | 850 | ||
| 900 | 203 | 160 | 1110 | 1050 | 1005 | 28-M30 | 680 | 900 | ||
| 1000 | 216 | 216 | 1220 | 1160 | 1115 | 28-M30 | 700 | 1050 | ||
| 1200 | 254 | 254 | 1450 | 1380 | 1325 | 32-M36 | 800 | 1300 | ||
| MPa | DN | L | D | D1 | D2 | N-M | DO | Weight | ||
| 系列1 | 系列2 | (Kg) | ||||||||
| 50 | 50 | 48 | 160 | 125 | 99 | 4-M16 | 180 | 8 | ||
| 65 | 50 | 48 | 185 | 145 | 120 | 4-M16 | 180 | 10 | ||
| 80 | 50 | 51 | 200 | 160 | 135 | 8-M16 | 220 | 12 | ||
| 100 | 50 | 51 | 220 | 180 | 155 | 8-M16 | 220 | 14 | ||
| 125 | 50 | 57 | 250 | 210 | 185 | 8-M16 | 230 | 22 | ||
| 150 | 60 | 57 | 285 | 240 | 210 | 8-M20 | 280 | 29 | ||
| 200 | 60 | 70 | 340 | 295 | 265 | 12-M20 | 360 | 38 | ||
| 250 | 70 | 70 | 405 | 355 | 320 | 12-M24 | 360 | 66 | ||
| 1.6MPa | 300 | 80 | 76 | 460 | 410 | 375 | 12-M24 | 400 | 100 | |
| 350 | 90 | 76 | 520 | 470 | 435 | 16-M24 | 400 | 119 | ||
| 400 | 100 | 89 | 580 | 525 | 485 | 16-M27 | 400 | 285 | ||
| 450 | 120 | 89 | 640 | 585 | 545 | 20-M27 | 530 | 400 | ||
| 500 | 130 | 114 | 715 | 650 | 609 | 20-M30 | 530 | 540 | ||
| 600 | 130 | 114 | 840 | 770 | 720 | 20-M33 | 600 | 820 | ||
| 700 | 154 | 117 | 910 | 840 | 788 | 24-M33 | 600 | 880 | ||
| 800 | 160 | 130 | 1025 | 950 | 898 | 24-M36 | 680 | 930 | ||
| 900 | 203 | 160 | 1125 | 1050 | 988 | 28-M36 | 680 | 1100 | ||
1.可提升的閘板密封面，可刮除密封面上的粘著物，自動清除雜物。
2.不銹鋼閘板可防止腐蝕引起的密封泄漏。
3.整體的不銹鋼材質，可防止腐蝕破壞。
4.短結構長度，可節省原料、安裝空間，也有效支持管道強度。
5.科學的上密封填料函設計，使上密封安全有效，經久耐用。
6.三角形的支架節省原材料，保證需要的力學性能。
7.閥體上的導向塊使閘板正確運動。擠壓塊保證閘板有效密封。
8.閥體加強筋設計提高閥體強度。
9.不銹鋼閥桿經久耐用，雙頭螺使用啟閉更為迅速。
10.可任意選用驅動機構。
11.V型閘板可作為調節閥使用。
1.安裝前須檢查閥門型號是否與工況相符。
2.橡膠、四氟等軟密封，須檢查閥門內腔及密封面等部位有無雜物，如有須清洗干凈。
3.用戶在安裝前必須考慮預留閥門驅動裝置的必要空間。
4.本廠電(電液)動閥門出廠時均已調試好，用戶第一次使用時，為防止接線錯誤，先手動將閥門開至半開狀態，再接通電源進行空載試開。
5.氣(液)動閥門氣源必須保證供給足夠氣(液)壓。
6.安裝時各螺栓要均勻擰緊。
7.安裝時不能強烈撞擊閥門或任意擰動閥門零部件。
8.閥門上密封處外露的，須定期加注密封脂類。
9.在較為干燥的地區，閥門驅動裝置為正齒輪時，須定期加注潤滑油。
